煤炭灰熔融性測定儀實(shí)驗(yàn)方法
煤炭灰熔融性測定儀實(shí)驗(yàn)方法-興鶴煤炭化驗(yàn)設(shè)備廠家提供

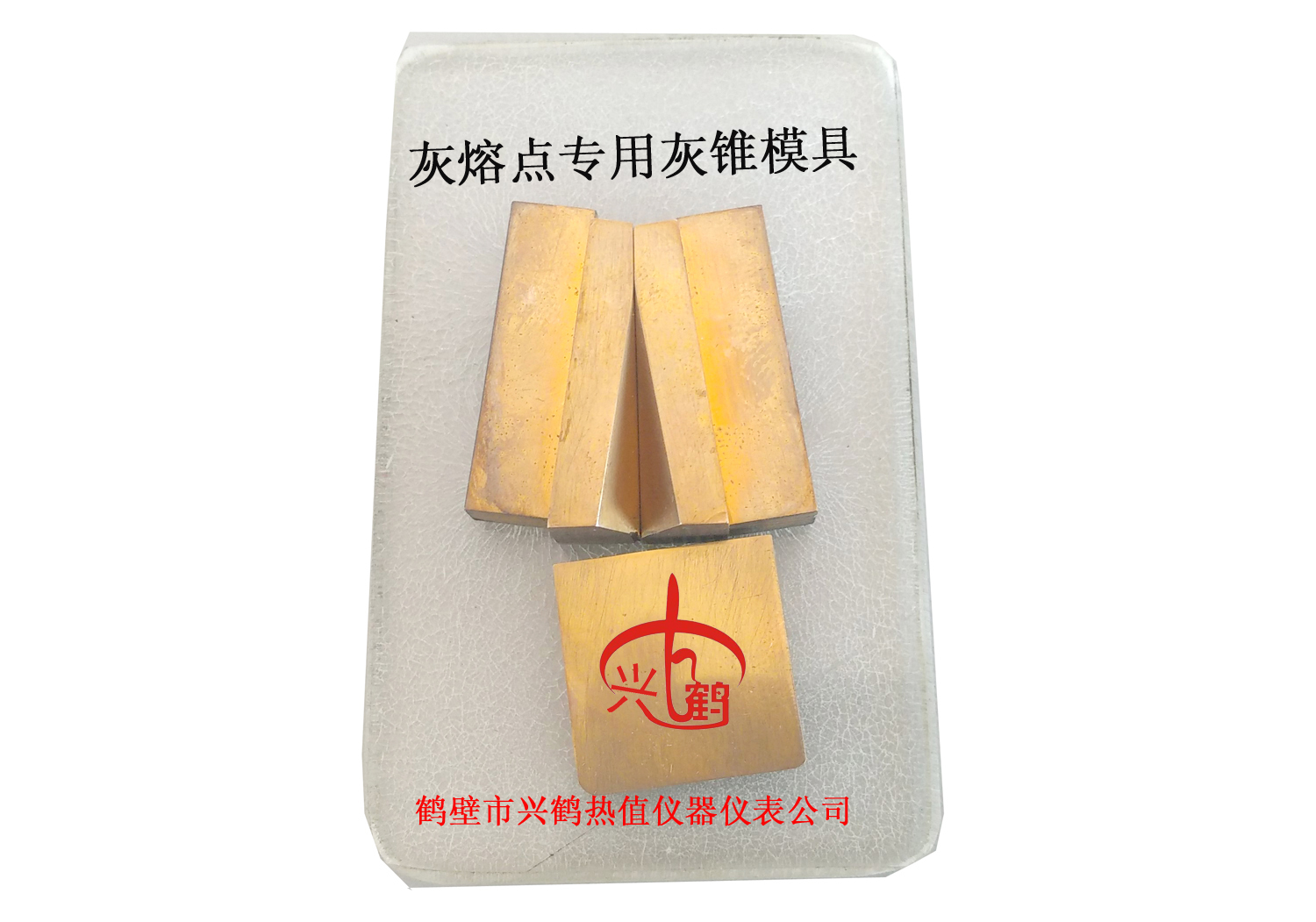

1、灰錐的制備：取粒度小于0.20mm 的分析煤樣，按GB 212—63“煤的工業(yè)分析方法”的規(guī)定，使其完全灰化并用瑪瑙研缽研細(xì)至0.1mm 以下。取1～2g 煤灰放在瓷板或玻璃板上，用數(shù)滴10%的糊精水溶液潤濕注，調(diào)成可塑狀，然后用小尖刀鏟入灰錐模中擠壓成型。用小尖刀將模內(nèi)灰錐小心地推至瓷板或玻璃板上，于空氣中風(fēng)干或于60℃下烘干備用。
2、剛玉舟中央放置石墨粉15～20g，兩端放置無煙煤30～40g(對(duì)氣疏的高剛玉管爐膛)或在剛玉舟中央放置石墨粉5～6g。
3、將帶灰錐的托板置于剛玉舟之凹槽上，在手電筒照明下將剛玉舟徐徐推入爐內(nèi)，并使灰錐緊鄰熱電偶熱端(相距2mm 左右)。
4、擰上觀測口蓋，開始加熱。
5、控制升溫速度為：900℃以前，15～20℃/min；900℃以后，5±1℃/min。
煤炭灰熔融性測定儀實(shí)驗(yàn)方法
每20min 記錄一次電壓、電流和溫度。隨時(shí)觀察灰錐的形態(tài)變化(高溫下觀察時(shí)，需戴上墨鏡)，記錄灰錐的三個(gè)熔融特征溫度T1、T2 和T3 。待全部灰錐都到達(dá)T3 或爐溫升至1500℃時(shí)斷電結(jié)束試驗(yàn)。
待爐子冷卻后，取出剛玉舟，拿下托板仔細(xì)檢查其表面，如發(fā)現(xiàn)試樣與托板共熔，則應(yīng)另換一種托板重新試驗(yàn)。
煤炭灰熔融性測定儀實(shí)驗(yàn)方法-煤灰熔融性結(jié)果表述方法
試驗(yàn)記錄
12.記錄灰錐的三個(gè)熔融特征溫度T1、T2 和T3 。
13.記錄試驗(yàn)氣氛性質(zhì)及其控制方法。
14.記錄灰錐托板材料及試驗(yàn)后的表面熔融特征。
15.記錄試樣的燒結(jié)、收縮、膨脹和鼓泡現(xiàn)象及其相應(yīng)溫度
